3.3VLVCMOS 到 1.8V LVCMOS的电路图

2021-06-29  作者:可编程晶振之站

摘要:一种非常实用的电路图,共享给大家
关键词:LVCMOS电平转换

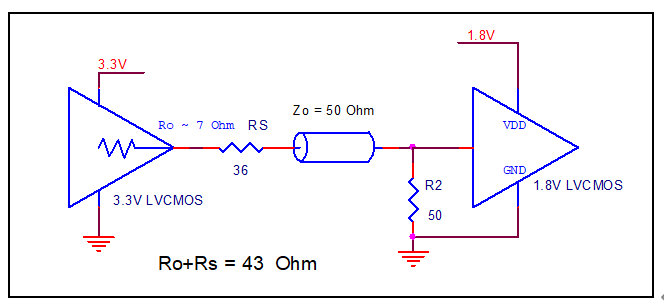

3.3V的时钟输出,驱动1.8V工作电压的芯片,电路如图所示。Ro是时钟输出芯片的时钟输出阻抗,这里取7OHM,一般来说,在芯片手册上都有所提到,如果没有,可以向原厂技术支持咨询,Rs为串联阻抗,在这里取36OHM,R2是输出LVCMOS匹配电阻,一般取50OHM,在这种应用中,R2阻值一般不动,Ro由原厂提供,我们可以改变Rs值,得到想要的摆幅。这个电路,中摆幅的计算如下:

3.3*50/(7+36+50)=1.8
