在此我们将讨论我们推荐给您的晶振电路设计方案，解释电路中的各个元器件的具体作用，并且在元器件数值的选择上提供指导。最后，就消除晶振不稳定和起振问题，我们还将给出一些建议措施。

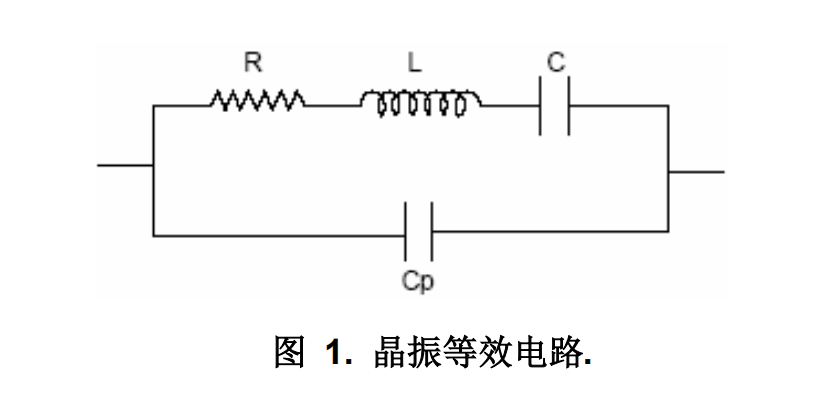

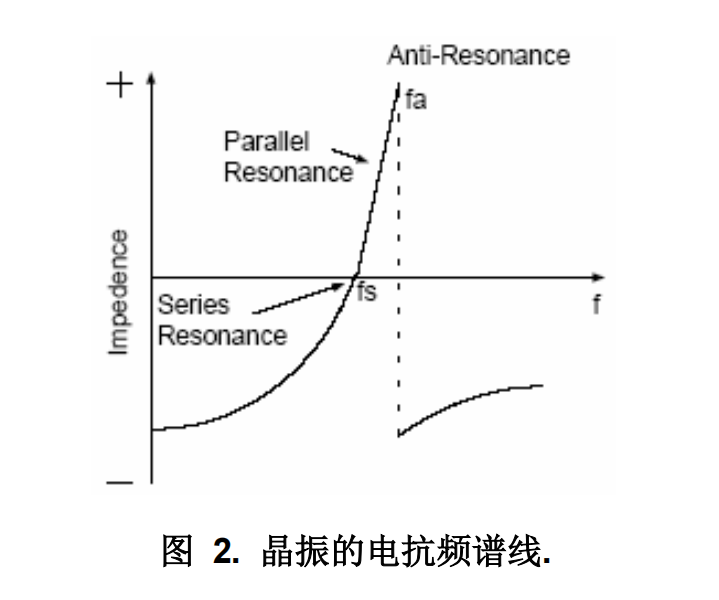

  图1所示为晶振等效电路。R为ESR(串联等效阻抗)。L和C分别是晶振等效电感和等效电容。CP 是晶振的伴生电容，其极性取决于晶振的极性。图2所示为晶振的电抗频谱线。当晶振在串联谐振状 态下工作时，线路表现为纯阻性，感抗等于容抗(XL = XC)。串联谐振频率由下式给出

  当晶振工作在并联谐振模式时，晶振表现为感性。该模式的工作频率由晶振的负载决定。对于并联谐振状态的晶振，晶振制造商应该指定负载电容CL。在这种模式下，振动频率由下式给出

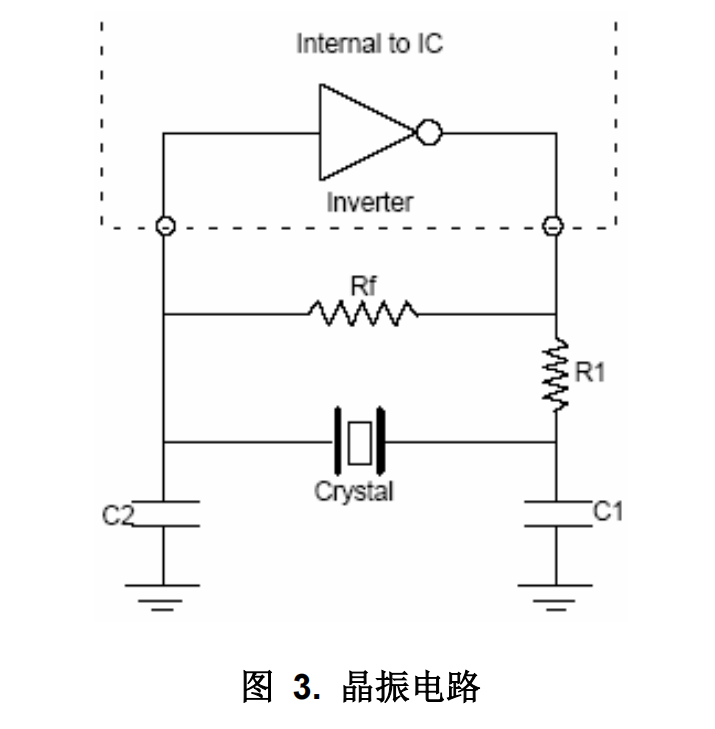

  在并联谐振模式下，电抗线中fs到fa的斜线区域内，通过调整晶振的负载，如图2，晶振都可以振荡起来。大部分晶振电路推荐使用并联谐振模式的晶振。 图3所示为推荐的晶振振荡电路图。这样的组成可以使晶振处于并联谐振模式。反相器在芯片内体现为一个AB型放大器，它将输入的电量相移大约180° 后输出；并且由晶振，R1，C1和C2组成的π型网络产生另外180°的相移。所以整个环路的相移为360°。这满足了保持振荡的一个条件。其它的条件，比如正确起振和保持振荡，则要求闭环增益应≥1。 反相器附近的电阻Rf产生负反馈，它将反相器设定在中间补偿区附近，使反相器工作在高增益线性区域。电阻值很高，范围通常在500KΩ ~2MΩ内。MXCOM的有些芯片内置有电阻，对于具体的芯片，请参考其外部元器件选用说明书。

  对晶振来讲，C1和C2 组成负载电容。和晶振来匹配最好的电容(CL)，晶振厂家都有说明。C1和C2 的计算式为

  这里CS是PCB的漂移电容（stray capacitance），用于计算目的时，典型值为5pf。现在C1和C2选择出来满足上面等式。通常选择的C1和C2是大致相等的。C1和/或C2的数值较大，这提高了频率的稳定性，但减小了环路增益，可能引发起振问题。 R1是驱动限流电阻，主要功能是限制反相器输出，这样晶振不会被过驱动（over driven）。R1、 C1组构成分压电路，这些元器件的数值是以这样的方式进行计算的：反相器的输出接近rail-to-rail 值，输入到晶振的信号是rail-to-rail的60%，通常实际是令R1的电阻值和的C1容抗值相等，即R1  ≈ XC1。这使晶振只取得反相器输出信号的一半。要一直保证晶振消耗的功率在厂商说明书规定范围内。过驱动会损坏晶振。请参考晶振厂商的建议。理想情况下，反相器提供180°相移。但是，反相器的内在延迟会产生额外相移，而这个额外相 移与内在延迟成比例。为保证环路全相移为n360°，π 型网络应根据反相器的延迟情况，提供小于180° 的相移。R1的调整可以满足这一点。使用固定大小的C1和C2，闭环增益和相位可随R1变化。如果 上述两个条件均得到了满足，在一些应用中，R1可以忽略掉。

  一些芯片内置了全部这些外部器件(Rf, R1, C1, and C2)，因此消除了电路设计师的烦恼。这种情况下，只要把晶振连接在XTAL和XTAL引脚上即可。

提示:  选择ESR小的晶振，有利于解决起振问题。较小的ESR可以增加环路增益。 在PCB板上缩短线路可以减小漂移电容。这也有利于解决晶振起振和振荡频率的问题。在工作的温度下和工作的电压范围内经常性测试一下电路，以确保晶振起振和持续振荡。必要 的时候调整元器件的数值。为了取得最好效果，晶振的设计，用至少0.4 Vdd（峰峰值）的电平驱动时钟反相器。调节晶振 不能满足要求。为了获得进一步的设计协助，请联系晶振制造商。为了优化R1，我们推荐先计算C1和C2（前面已经解释过如何计算）。将R1替换成电位计，将其初始值设置到大约XC1。如果需要，调节电位计的设置，直到晶振起振并在稳态条件下保持振荡。
