时钟等级

基准时钟
        基准时钟源由网络中心基准时钟(NPRC)提供.它由两个铯原子钟或二套接收GPS/GLONASS的同步时钟设备或二套接收双GPS的同步时钟设备组成.本地基准时钟(LPRC)设置在大区或重要的汇接节点上,配置一套接收GPS/GLONASS双星或双GPS的同步时钟设备,具有双备份铷钟,并可通过地面同步链路接收邻近区域内的基准定时信号.由于铯原子钟价格较高,维护管理不方便,作为备用;双星接收机同步时钟设备(包括双GPS)作为主用,它可以提供频率稳定度优于1×10-11长期精度(实际可达1×10-12/天,N×10-13/周),时间精度小于300 ns(实际可达100ns).

同步网时钟及等级

一级基准时钟，一级基准时钟分为两种：

⑴ 全网基准钟（PRC）：由自主运行的铯原子钟组或铯原子钟与卫星定位系统（GPS和/或GLONASS及其他定位系统）组成。PRC是全网同步基准的根本保障，PRC的设置应符合以下原则：

⑵ 区域基准钟（LPR），由卫星定时系统（GPS和/或GLONASS及其他定位系统，下同）和铷原子钟组成。它既能接收卫星定位系统的同步，也能同步于PRC，LPR是各省的同步基准源。

二级节点时钟：二级节点时钟是各地市接收LPR同步基准源的同步节点。

三级节点时钟由高稳晶体钟组成。三级节点时钟宜设置在本地网端局以及传送层汇聚节点处所在通信楼。

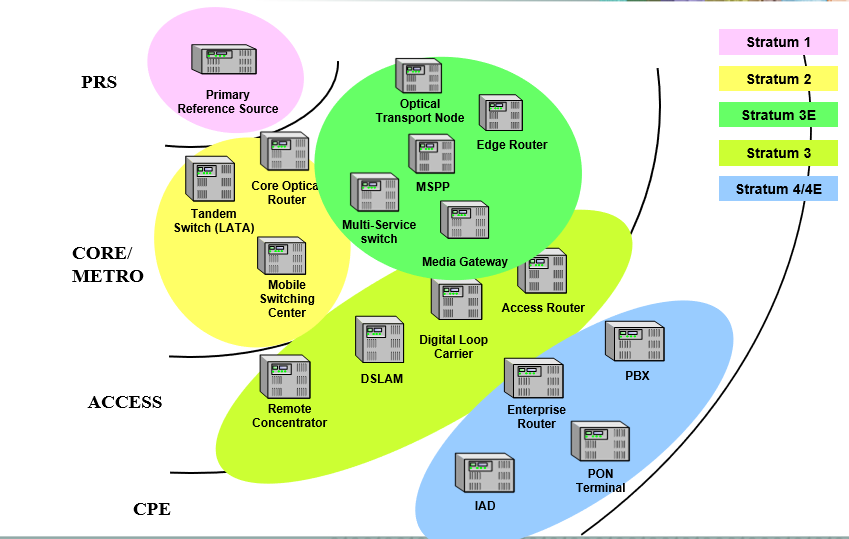

时钟层次体系

什么是stratum 3 compliant

        当我们说某个芯片符合三级钟的标准明确的表明这颗芯片达到了Telcordia GR-1244-CORE规范中所列出的所有关于三级时钟的要求。与此同时，在大多数的情况下，它还意味着这颗芯片达到了GR-253-CORE规范中关于时钟同步的要求。GR-1244文档规定了北美电信应用中所有的时钟等级要求，包括1, 2, 3E, 3, 4E, 4 。而GR-253是关于SONET设备的规范，它的5.4节（时钟同步）和5.6节（Jitter）适用于时钟同步设备。GR-253的大部分参数参照GR-1244的要求，但是在有些情况下，GR-253按照自身需求定义了参数。由于大部分的三级钟设备应用于SONET，所以芯片设计时会同时考虑两个标准的要求。

系统要求还是芯片要求。符合三级时钟是指整个系统达到要求而不是某颗芯片。达到三级需求主要考虑以下几个方面：时钟卡芯片达到要求的同时还要求本地晶振达到要求；系统可以支持的时钟卡数目；当一个时钟卡错误后系统的响应；如何处理从SONET网络到线卡的SSM（同步状态信息）；在所有的SONET出口上如何处理SSM。从以上可以看出时钟卡上的一颗时钟芯片无法满足所有这些系统要求，所以在设计电路时要考虑整个系统的指标，然后针对每个部分再计算各个参数的冗余量。制定并为国际标准化组织采纳，具体规范文件为GR-1244-CORE及ANSI T1.101。

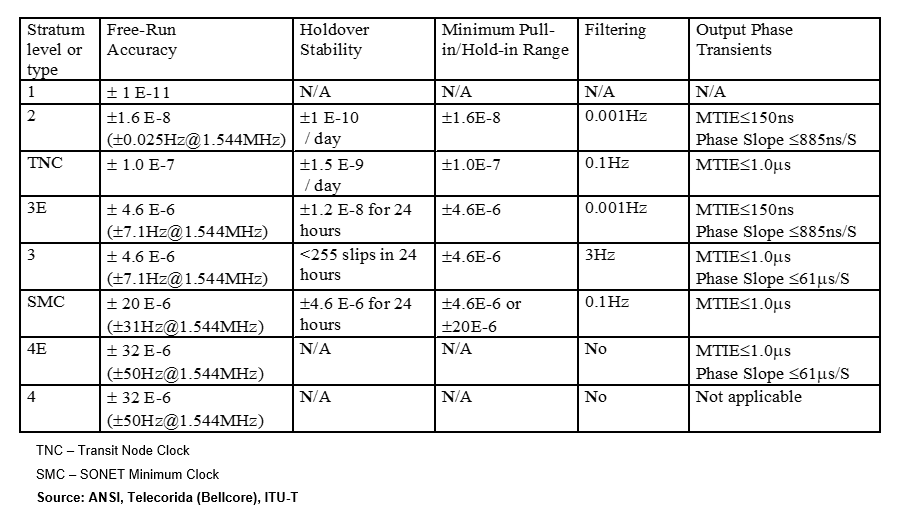

      下表是钟系统的需求总结。需要说明这些文件主要讨论了2，3E，3，4E和4级钟，其它的1级，TNC，SMC等级的钟详见GR-253-CORE，GR-2830-CORE等规范。

说明:

1: Free-Run Accuracy 表示时钟频率在自由运行模式下（不锁定到外部参考源）最长20年时间的频率偏差（相对于标称频率）.

2:Holdover Stability 表示时钟频率在保持模式下（失锁后）规定时间内的最大变化.通常是一组详细定义的组合值.

3:Mininum Pull-in/Hold-in Range 应该能涵盖自由运行频率偏差以保证时钟频率能追踪到参考源频率.

4: 4E和4级钟主要的不同是4E级需要支持时钟硬件和时序参考的保护开关能力。

5:普通晶振、温补晶振处于4级钟的水平，温补晶振能达到3级钟的水平，恒温晶振处于3E级，最好的恒温晶振能达到2级钟的水平。
